En el banco de mantenimiento, vemos las más probablemente se pueden dividir en varias categorías (pero en la práctica se mezclan).

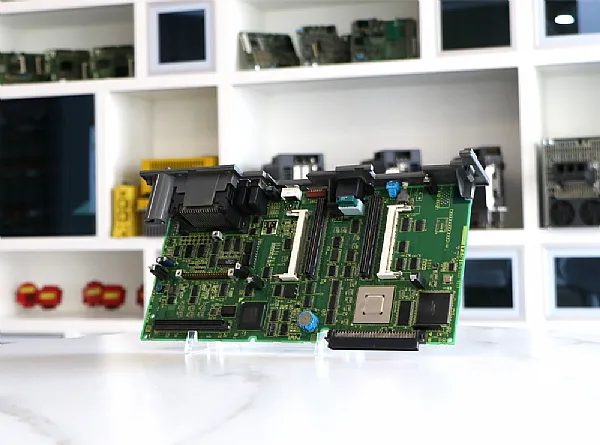

1. Placas de control CNC (CPU / placa de control principal)
Estas placas se instalan generalmente en las unidades de control CNC Fanuc, como las series 0i, 16i, 18i, 21i y 30i.
Hacen cosas muy básicas, incluyendo el procesamiento de código G, código M; ejecutar la lógica del PLC; responsable de la interpolación, alarmas, gestión del sistema.
Mientras esta placa tenga problemas, el sistema estará básicamente «descerebrado», con la pantalla en negro o informando de errores.
2. Tarjetas relacionadas con el control de ejes y servo interface
Mucha gente piensa que «el movimiento de los ejes es cosa del driver», pero de hecho, desde el CNC hasta el servo entre la sección del control, una gran parte de la tarjeta se completa en la tarjeta.
Estas tarjetas son responsables de dar los comandos al servo, recibir la realimentación del encoder, y comunicarse a alta velocidad a través de fibra óptica (FSSB). Una inserción incorrecta de la fibra óptica, un desajuste de la interfaz o una versión incorrecta de la tarjeta activarán directamente la alarma del servo.
3. Tarjetas de E/S (tarjetas de entrada/salida)
Las tarjetas de E/S son las más «conectadas a tierra».
Límites, pulsadores, relés, electroválvulas, todo depende de ellas y del sistema CNC para funcionar.
Muchos de los problemas tales como «no hay respuesta de la máquina» y «no hay señales entrando o saliendo» son causados por el envejecimiento o daños en la tarjeta de E / S.
4. Placas relacionadas con la fuente de alimentación
Las placas de fuente de alimentación son las típicas «normalmente discretas, pero las malas te matarán».
Son responsables de la conversión de voltaje, estabilización de voltaje, protección contra sobrevoltaje y sobrecorriente. Una vez anormal, el fenómeno más común es que el sistema no puede arrancar, iniciar la mitad de la falla de energía, reinicio aleatorio.
5. Servo drive / spindle drive tarjetas de control
En el servo amplificador Fanuc, amplificador de husillo, el verdadero «cerebro» es en realidad la tarjeta de control.
Estas placas manejan el control PWM, la corriente, la velocidad y los lazos de par, y las señales del codificador. Requieren condiciones de prueba muy altas, y sin un banco de pruebas Fanuc, muchos problemas no son visibles en absoluto.
6. Placas de comunicación y opcionales
Incluye:
* Placa de comunicación Ethernet.
* Placa de expansión de memoria.
* Placas de opciones personalizadas para máquinas herramienta.
Algunas máquinas herramientas, una vez que la sustitución de estas placas se iniciará alarmas, de hecho, no es malo bordo, pero los parámetros de la opción no son correctos.
